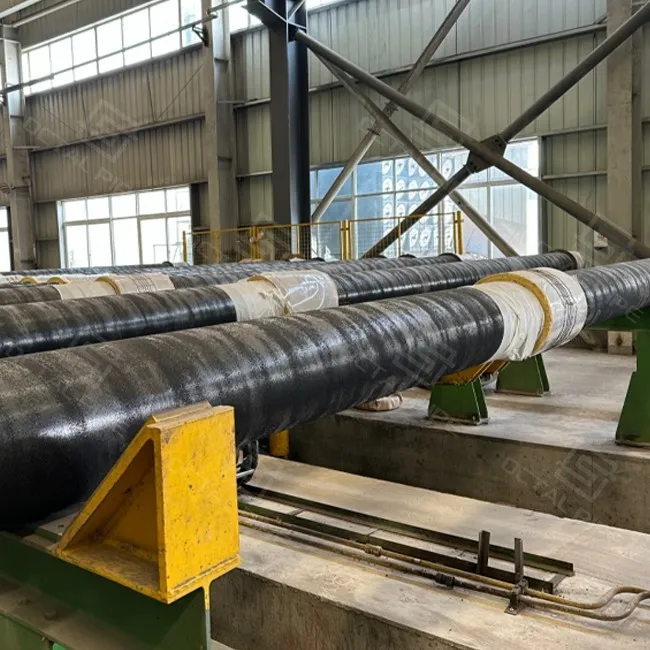

Anode Installation
Anode Installation octal
Anode Installation octal pipe

Anode installasie

Doel: Lang-termyn korrosiebeheer vir aflandige, ondersese, moeras en begrawe pypleidings
Standaarde: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Anodetipes:Opofferings (Zn, Al, Mg-legerings), ICCP (MMO, grafiet, silikon-yster)
Installasiemetodes: Gesweis of direk op pyp vasgemaak, ingebed in betongewigbedekking (CWC), Klem of saal gemonteer, Onderwater installasie deur duikers/ROV's, Aangedrewe ICCP staafstelsels met gelykrigters
Tegniese voordele: Dienslewe: 20–40 jaar, Geoptimaliseerde stroomverspreiding, eenvormige CP-dekking, Veilig vir gevaarlike/offshore-omgewings, Bewese werkverrigting in duikboot- en moeraspypleidings
Toepassings: Buitelandse pyplyne, stygers, J-buise, rivierkruisings, begrawe pypleidings

Stuur Navraag

Produkinleiding

CWC Anode installasie betekenis

Anode installasieis die werk om offeranodes aan 'n pyplyn te heg-deur dit te sweis, vas te klem/ombind, of in die CWC-laag in te bed-sodat die anodes eerste korrodeer en die staalpyp beskerm bly as deel van die katodiese beskerming (CP)-stelsel. Vir CWC-bedekte pyp sluit dit ook beheer inanodeposisie, bevestigingsmetode en kabelbeskermingdus bly die anodes elektries effektief sonder om beskadig te word tydens hantering, lê of veldsweiswerk.
Twee hoofstelsels word toegepas:

Offeranodes (Zn, Al, Mg):Eenvoudig, onderhoudsvry-, ideaal vir vlak water en grond.
Beïndrukte stroomanodes (MMO, Si-yster):Aangedryf deur gelykrigters, verstelbaar, geskik vir diepwater- en langafstandpypleidings-.

Octal Pipe ontwerp en installeer anodestelsels streng volgens DNVGL-RP-F103, ISO 15589-2 en NACE-standaarde, en bied geoptimaliseerde spasiëring, binding en installasiemetodes (gesweis, vasgeklem of CWC-ingebed).

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Anode-installasiestandaarde en anodetipe-seleksie (CP-voldoening)

Anode installasie item	Wat dit dek	Tipiese keuse / nota	Verwysingstandaarde en gidse
Voldoening aan anode-installasie	CP-stelselontwerpbasis vir onderwater/ondergrondse pypleidings; aanvaardingsraamwerk vir installering en ingebruikneming	Word gebruik om anode-uitleg, aanhegtingsmetode en omsetdokumente vir buitelandse/ondersee-/begrawe lyne in lyn te bring	DNVGL-RP-F103(duikboot CP deur galvaniese anodes);DNV-RP-B401(ondersese CP praktyk);ISO 15589-2(CP vir petroleum- en aardgaspypleidingstelsels);NACE SP0169 / SP0177(eksterne korrosiebeheer vir ondergrondse/onderwaterpype)
Anode installasie tipe: Opoffering (galvanies)	Geen eksterne krag nie; anodemateriaal korrodeer om die pyp te beskerm	Sink / aluminium / magnesiumlegerings; algemeen vir vlak water, moeras en grondtoestande waar eenvoudige, verspreide beskerming verkies word	Tipies toegepas onder die CP-ontwerpbasis hierbo (projekspesifikasie kies materiaal en spasiëring)
Anode installasie tipe: ICCP	Aangedrewe CP met verstelbare uitset via gelykrigters	MMO / grafiet / silikon-ysteranodes; word dikwels gebruik vir diepwater- of langafstandpyplyne- waar huidige aanvraag en beheer hoër is	Tipies toegepas onder die CP-ontwerpbasis hierbo (projekspesifikasie definieer krag-/beheer- en moniteringsvereistes)

cWC-pypinstallasiemetodes

Anode Installation octal

Volgens DNVGL-RP-F103 is behoorlike installering van anodes van kritieke belang om eenvormige stroomverspreiding en lang-doeltreffendheid te verseker. Octal Pipe bied verskeie installasie-oplossings, afhangende van die pyplynontwerp en omgewing:

1. Gelaste aanhegsel (blokkies / armbande)

Liggingbeheer:Anodes is geposisioneer om veldgewrigte, -stutte en areas wat bots met stingers, rollers of spanner-kontak te vermy.

Sweis + coating herstel dissipline:Sweisareas word gedefinieer, dan word deklaag herstel en verseël om "klein brandwonde, groot korrosiesel" te voorkom.

Kabelbeskerming:Roete is beveilig en beskerm sodat dit nie vashaak tydens hantering en laat sak nie.

2. Klem-/bandbevestiging (anode-installasiestel)

Kit omvang duidelikheid:'n Tipiese anode-installasiestel sluit klem/saalliggaam, bande/hegstukke, isolasiekussings, kontinuïteitskabel en seëlmateriaal in-sodat die kontrakteur nie op die perseel improviseer nie.

Kontak kwaliteit:Pasoppervlaktes word beheer om hoë-weerstandkontak te vermy wat visueel verbygaan, maar later elektries misluk.

Anti-losmaak en vervoerhantering:Die bande word gespesifiseer sodat dit oorleef met vragmotors, oplig en lêspanning sonder om te skuif.

3. Ingebed in CWC (vir beskermde CP op betongewigbedekte pyp)

Ingebed meetkunde:Uitsparing/bedekking word beheer sodat die anode beskerm word teen impak en sleep terwyl dit steeds elektries effektief is.

Kabeluitgange en verseëling:Kabeluitgangspunte word beskerm en verseël sodat dit nie haakpunte of waterpaadjies word nie.

Beëindig oorgange:Die CWC/anodesone is gekoördineer met sweisbesnoeiings sodat veldvoegbedekking skoon uitgevoer kan word (wanneer gespesifiseer).

Onderwater installasie:

Vir ondersese pypleidings word anodes in die buiteland geïnstalleer deur duikers of op afstand bestuurde voertuie (ROV's).

Gespesialiseerde klampe en sweisstelsels word gebruik om veilige en presiese plasing te waarborg.

DNVGL-RP-F103 spesifiseer spasiëring en hegmetodes om eweredige CP-dekking te verseker.

Aangedrewe anodestanginstallasie (ICCP):

Anodestawe (MMO, titanium-gebaseer) word langs die pyplynroete geplaas.

Gekoppel aan transformator--gelykrigters aan land- of bokant-platforms.

Voorsien verstelbare stroom, geskik vir diepwaterpypleidings met 'n hoë CP-aanvraag.

anode installasie prosedure

Gebruik dit as dieanode installasie prosedurebasislyn en trek dit vas in jou ITP waar nodig:

Vooraf-werkbevestiging:Bevestig bedekkingstelsel, CWC-opbou-(indien van toepassing), anodespasiëringplan, en "geen-gaan"-sones naby veldverbindings/stutte.

Merk en pas-op:Merk liggings per tekening; verifieer klaring om toerusting en hanteringspunte te lê.
Aanhegsel:Installeer deur gesweis of klem/band metode; veilige kabelroetering en trekverligting.
Kontinuïteitskontrole:Voer elektriese kontinuïteits-/weerstandkontroles uit en teken resultate aanwanneer gespesifiseer in PO/ITP.
Seël en herstel:Herstel/maak plaaslike deklaagskade reg, verseël kabeluitgange en-gaan herstelde areas weer nawanneer gespesifiseer.
As-geboude dokumentasie:Dateer anode-ID's/-liggings op en toetsrekords vir ingebruikneming en toekomstige CP-monitering.

Tegniese voordele

Anode Installation octal pipe

Octal Pipe se anode-installasie-oplossings lewer robuuste korrosiebeheer met verskeie tegniese voordele:

Verlengde dienslewe:

DNVGL-RP-F103-ontwerp verseker behoorlike anodegewig, spasiëring en kapasiteit, wat 20–40 jaar se effektiewe katodiese beskerming moontlik maak.

Geoptimaliseerde huidige verspreiding:

Ingenieursontwerp verseker eenvormige polarisasie van die pyplynoppervlak.

Voorkom gelokaliseerde onderbeskerming of oorbeskerming, wat albei kan veroorsaak dat die deklaag losmaak.

Veiligheid in gevaarlike omgewings:

Opofferingstelsels benodig geen krag nie, wat vonkrisiko's in vlambare sones uitskakel.

ICCP-stelsels is ontwerp met outomatiese monitering en stroombeheer om veilige werking te verseker.

Integrasie met Coatings & CWC:

Werk saam met FBE-, 3LPE-, 3LPP- en CWC-bedekkings, wat beide korrosie- en dryfstabiliteit bied.

Verseker deklaagintegriteit terwyl CP met oortolligheid aangevul word.

Aanpasbaarheid:

Sacrificial CP – Eenvoudige, lae-onderhoud, ideaal vir vlak/onderwater omgewings.

ICCP – Verstelbaar, geskik vir diepwater- en langafstand-uitvoerpypleidings-.

Bewese buitelandse prestasie:

Toegepas in ondersese pyplyne, stygers en J-buise, wat voldoen aan DNV se buitelandse ontwerpveiligheidsmarges.

Anode-installasie op CWC-bedekte pyp (klaring, skade en kabelbeskerming)

Op 'nCWC-bedekte pyplyn, anodeinstallasiegaan nie net oor CP-stroomuitset nie. Die praktiese risiko is dat anodes en kabels wordhaak-/impakpuntetydens intrek-, werflig, rolkontak en lê-operasies-dan betaal die projek vir herstelwerk en her-kontroles. Hierdie afdeling fokus op anode-installasie op pyp op 'n manier wat elektries effektief en opboubaar bly deur CWC-hantering en veldsweiswerk.

Veldprobleem gesien op CWC-lyne	Anode installasie beheer gebruik op CWC bedekte pyp	Wat die koper kan versoek/lêer (wanneer gespesifiseer)
Anode-liggaam tref rollers/steekers of word 'n haakpunt tydens intrek-in / lê	Definieer "geen-kontaksones" en vereiste klaring na spanners/rollers; kies aanhegtingsroete (gesweis / klem / ingebed) gebaseer op hanteringsmetode	Uitlegtekening met geen-gaan-sones; aanhegtingsmetodeverklaring; as-geboude anode-ligginglys
Kabelskade as gevolg van sleep, lig van stroppe, of pyp-tot-pypkontak in stapel	Kabelroetering met trekverligting, beskermde lopies en verseëlde uitgange; vermy blootgestelde los lusse	Kabelroetering detail + seëlmetode; visuele kontrolelys; herstel/her-toetslogboek (indien enige)
Betonrandspaandering rondom aanhegtingsarea na vervoer	Beheer kontakoppervlaktes, vermy om anodesitplekke op brose kante te laai; spesifiseer hanteringspunte/stapelreëls sodat anodesones nie impak kry nie	Hantering/paknotas; werffoto's op aanvraag; skadeaanvaardingskriteria indien vermeld in PO/ITP
Bedekkingsskade by gelaste kussings / klemkontakpunte skep plaaslike korrosieselle	Definieer stappe vir oppervlakvoorbereiding en laagherstel rondom aanhegtingsareas; verifieer herstelde areas (wanneer nodig)	Deklaagherstelrekord; vakansie toets/her-kontroleer rekord (wanneer gespesifiseer)
Elektriese diskontinuïteit laat ontdek (na lê of voor ingebruikneming)	Vereis kontinuïteits-/weerstandkontroles op ooreengekome stadiums en vang resultate vas	Kontinuïteits-/weerstandstoetsrekord: metode + aanvaardingsbasis + resultate (wanneer gespesifiseer)

Anodespasiëring en uitlegreëls (vermy veldgewrigskonflikte)

Die meeste anode-installasie-herwerk vind plaas omdat spasiëringsreëls as "X meter tipies" geskryf is sonder om te oorweegveldvoege, CWC-besnoeiings, en kontak met lêtoerusting. Die reëls hieronder help om die uitleg boubaar op CWC-bedekte pyp te hou, terwyl die CP-ontwerpvoorneme behou word.

Uitlegreël	Hoekom dit saak maak op CWC-bedekte pyp	Hoe om dit op die PO / tekeninge aan te dui
Hou anodes uit veldgewrigbedekkingsones	Veldverbindings benodig skoon toegang vir sweiswerk, NDT en veldvoegbedekking; anodes naby skep klaring en bedekkingskonflik	Geen anodes binne - mm/m van veldlas-/omtreksweissones nie (afstand per projekontwerp)
Hou anodes weg van beton-vrye punte / eindoorgange	CWC-punte is die hoogste hantering- en herstelsone; slegte plasing verhoog spalling en vertraag inpassing-	Geen anode-aanhegting in CWC-oorgang en beton-vrye eindlengte (gee terugsnylengte per spesifikasie)
Definieer roller-/spanner-kontaksones as "nee-gaan"	Rollers/steekers kan kabels vergruis of anode liggame tref tydens intrek/intrek	Geen anodes in toerustingkontakbande nie (geïdentifiseer volgens die lêmetode)
Vermy stutte, buigings en hoë-streshanteringspunte	Klemme, stroppe en stutte land dikwels naby draaie/stutpunte; anodes daar word eerste getref	Geen anode-installasie by stut/buigings/hanteringshyspunte nie (per tekening)
Behandel spasiëring as "ontwerpvoorneme + konstrueerbaarheidskontrole"	CP-spasiëring moet ontwerp bevredig, maar finale plasing moet konstruksie oorleef	Spasiëring per CP-ontwerp; finale uitleg moet geverifieer word teen veldgewrigkaart en hanteringsplan voor bedek/versending

Kontak nou

Gereelde vrae

V 1 - Hoe voorkom jy elektriese probleme wanneer anodes op betongewigbedekte pype geïnstalleer word?

A: Virbetongewig bedekte pype, moet die installasieplan bepalings insluit om te voorkomelektriese kontak tussen anodes en betonwapening, en dit moet in die IPS/ITP aangespreek word. (DNV-leiding verwys na hierdie behoefte aan betonbedekte pype en verbind dit aan prosedure-/inspeksiebeplanning.)

V 2 - Wat moet 'n anode-installasieprosedure insluit?

A: behoorlikanode installasie prosedureword gewoonlik geskryf as 'n IPS/ITP-gereed werkvolgorde wat ontvangs/hantering/berging van anodes dek, gedetailleerde installasietekeninge (met toleransies), inspeksie/toetsing van bevestiging, en dokumentasie van rekords. Hierdie "prosedure-spesifikasie"-benadering word uitdruklik genoem in DNV-riglyne vir ondersese pypleidings.

V 3 - Watter dokumente moet saam met anode-installasie kom (vir ontvangs en omset)?

Wanneer dit in die PO/ITP gespesifiseer word, sluit tipiese omsetitems in:as-geboude anode-ligginglys/ID's, installasie / bevestiging inspeksie kontrolelys, en enige vereistekontinuïteit/weerstand toets rekordplus deklaagherstel/her-toetslogboeke as herstelwerk uitgevoer is. Standaarde leiding beklemtoon die hou van installasie tekeninge, inspeksie/toetsing, en rekords as deel van die gedokumenteerde pakket.
