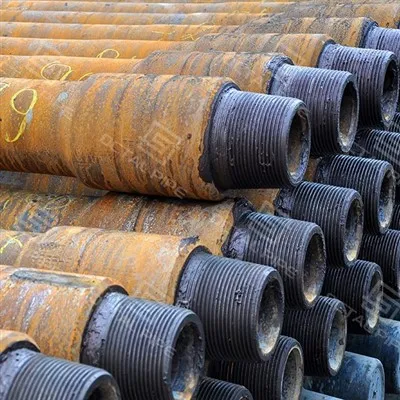

Boorpyp

Boorpypis 'n staalboorstringbuis met omgekrapte punte en gelaste werktuigverbindings, vervaardig en geïnspekteer volgens API Spec 5DP sodat verkryging aanvaarding, naspeurbaarheid en-betroubaarheid kan sluit voordat die pyp die tuig bereik.

As 'n boorpypvervaardiger fokus Octal Pipe op die beheerbare mislukkingspunte-werktuiggewrigsweis-, skroefintegriteit- en versendings-vlakrekords-omdat die meeste tuigvertragings by die aansluiting begin, nie die pypliggaam nie.,Octal Pipe se boorpyp word vervaardig in ooreenstemming met API Spec 5DP vir die stingel van API Spec 7, API Spec 7 stingelelemente, API Spec 7-stamelemente Spesifikasie 7-2 vir werktuigverbindings. Dit verseker meganiese sterkte, dimensionele presisie en uitruilbaarheid met internasionale boortoerusting.

In werklike aankoopterme begin boorpypprobleme gewoonlik nie in die boorgat nie-dit begin metonduidelike PSL/graad omvang, wanpassende verbindings/gereedskapverbindings en ontbrekende inspeksierekordswat inkomende tjeks vertraag en rig-kantvertragings skep. Octal verskaf API 5DP boorpyp as 'naanvaarding-gereed pakket: duidelike RFQ-insette (gebruik API RP 7G as 'n seleksieverwysing), gedefinieerde inspeksie-omvang, en 'n dokumentpakket wat later herwerk en argumente verminder.

Boorpype is die werkende tou wat die oppervlakdraaistelsel verbind met die boorpunt en die ondergatsamestelling (BHA). In normale boorwerk verrig dit drie funksies op dieselfde tyd. Eerstens stuur dit roterende wringkrag en RPM vanaf die boonste aandrywing of roterende tafel deur die gereedskap--gewrigverbindings om die boor te draai. Tweedens, dit dra aksiale las (gewig-op-boorstuk) en buiging soos die boorgattrajek verander en die tou in kontak kom met die boorgat. Derdens dien dit as die drukkanaal vir boorvloeistof: modder word in die boorpyp na die boorpuntspuitpunte afgepomp, en keer dan terug teen die annulus op om steggies te vervoer, druk te beheer, die boorpunt af te koel en die gat te stabiliseer.

Omdat die boorgat-omgewing nie bestendige-toestand is nie, word die boorstring voortdurend blootgestel aan dinamiese reaksies wat in die figuur verskyn: aksiale vibrasie en skok (bietjiebons), laterale vibrasie en impak (buiging en muurkontak), en torsievibrasie. Torsievibrasie kan ontwikkel in stok-gly, waar die boortjie vir ’n oomblik stadiger word of stilstaan ​​terwyl oppervlakrotasie voortgaan, en dan skielik vrystel-wat hoë piekwringkrag skep en vermoeidheid by verbindings en oorgangsones versnel. Bietjie-werveling is 'n laterale onstabiliteit waar die bietjie/BHA om die gat se middellyn preses; vorentoe en agtertoe warrel beskryf verskillende rotasie/kontakpatrone en kan vinnige snyerslytasie en verbindingskade veroorsaak. Dit is hoekom boorpypkeuse en inspeksie gedryf word deur verbindingsintegriteit, dimensionele konsekwentheid en naspeurbaarheid, nie net OD en wanddikte nie.

Gebou deur 'n boorpypvervaardiger volgens API Spec 5DP sodat verkryging aanvaarding, verhit-tot-gesamentlike naspeurbaarheid, en betroubaarheid- kan maak voordat die pyp die tuig bereik.

Boorpypgroottes

API 5DP-boorpypspesifikasie (grade, groottes, verbindings)

• Graadkeuse: Pas E75/X95/G105/S135 by verwagte wringkrag, spanning en boordiepteprogram.
• Suur/korrosiewe putte: Noem CO₂/H₂S-neiging sodat beskermingsopsies en inspeksieomvang in lyn gebring kan word (wanneer gespesifiseer).
• Verbindingsrisikobeheer: Kies tipe gereedskapgewrig en maak-op-oefening om verkramping en skouerskade te verminder.
• Ontvang duidelikheid: Vereis gesamentlike-vlak-identifikasie + paklys vir vinnige telling en werfaanvaarding.

Octal Pipe volg 'n streng en naspeurbare vervaardigingsvolgorde om meganiese integriteit en moegheidsweerstand te waarborg:

1. Staalvervaardiging & Buisrol

• Naatlose legeringstaalbuise (35CrMo, 40Cr, 4137H, 4145H) met beheerde chemie.
• Deurlopende gietwerk en deursteek verseker eenvormige korrelstruktuur.

2. Ontstellend

• Pyppunte word verhit en gesmee in Inwendige Ontstel (IU), Eksterne Stoor (EU), of Interne-Eksterne Stoor (IEU) vorms.
• Ontwrigting verhoog deursnee-area vir sweiswerk van werktuie, wat verbindingsterkte verbeter.

3. Hittebehandeling

• Uitblus en tempering verskaf die vereiste opbrengs/treksterkte (bv. S135 groter as of gelyk aan 135,000 psi).
• Beheerde oondsiklusse verseker egalige hardheid oor die volle pyplengte.

4. Wrywingsweis

• Presisiewrywing-sweiswerk verbind werktuigverbindings met die omgekrapte pypliggaam.
• Sweissone ondergaan spesiale termiese behandeling om naatlose metallurgiese binding te verkry.

5. Bewerking en inrygwerk

• API 7-2 drade (NC, IF, REG, FH) gesny met CNC presisie.
• Fosfaatbedekking en koperbedekking is toegepas om verkoring te verminder.

6. Harde band en oppervlakbeskerming

• Fe-gebaseerde, Cr-karbied- of Nb-legering hardeband verleng slytasieweerstand.
• Finale deklaag met roes inhibeerders vir vervoer/berging beskerming.

• Standaard verbindings:API NC, IF, FH, REG
• Premium verbindings:XT™, HT™, dubbel-skouerdrade (vir wringkrag- en vermoeiingsweerstand)
• Hardeband:Dra-beskermingslae wat op werktuigverbindings toegepas word, wat die frekwensie van vervanging van tuigvloer verminder.
• Oppervlakbehandelings:Koperbekleding, fosfatering, anti-bedekkings.

API 5DP boor pype verbindings en gereedskap gewrigtebesluit of jou tou glad op die tuig opmaak-of in herwerk- en wagtyd verander. Die meeste "perseelprobleme" kom van een van drie verkrygingsgapings: dieverkeerde verbindingsbenaming, gereedskapgewrigafmetings wat nie ooreenstem met hanteringsgereedskap nie, ofontbrekende bewys van draadbeheer.

Wat om op die PO te plaas (sodat Octal dit as 'n ooreenstemmende stelsel kan verskaf):

• Verbinding tipe:NC / IF / REG / FH (of jou presiese vlootstandaard)
• Speld-/boksplan:bevestig pen/boks-oriëntasie en enige oorkruisbehoeftes
• Gereedskapgewrig limiete:gereedskapgewrig OD + tangruimte / hysbakareabeperkings
• Dra-opsies (slegs indien nodig):hardeband, interne deklaag, teen-oefening
• Beskerming omvang:draadbeskermers ingesluit (pen en boks)

Hoe Octal probleme verminder (spesifiek, nie generies nie):

• Ons bevestig dieverbindingsplan en gereedskapgewriggrense voor produksieso die gelewerde pyp pas by jou tuigpraktyk, nie 'n "verstek" draad nie.
• Elke besending sluit innaspeurbaarheid + dimensionele rekords, endraadgaging bewyse wanneer gespesifiseer-sodat inkomende inspeksie kan afmeld sonder om e-pos te jaag.
• Draadbeskermers en stabiele bundeling word as deel van aanvaardingsrisikobeheer hanteer, want die meeste-maakkwessies begin by hantering, nie metallurgie nie.

verkryging-eerste + oktale kontroles:

Rig-vloerskade kom gewoonlik van wanaanpassingsgereedskap, verkeerde tangopstelling of onbeheerde make-up-. Octal Pipe voorsien boorpyp met verbindingsopsies (NC/IF/REG/FH en premium dubbel-skouer) en oppervlakbehandelings (fosfatering/koperplatering) sodat die tou skoon met standaard hanteringstoerusting loop.

Tikboorgrootteverwysing (vir winkeldraadwerk, nie olieveldboorpyp nie)

Die volgende "pyp kraan boor grootte" navrae verwys na tap boor groottes wat gebruik word vir die sny van NPT drade in 'n werkswinkel omgewing; hulle is nie boorpype OD/verbinding spesifikasies nie. Vir vinnige verwysing: 1/8″ NPT-kraanboor is algemeen11/32" (0,344" / 8,73 mm), 1/4″ NPT is7/16" (0,438" / 11,11 mm), en 3/8″ NPT is37/64" (0.578" / 14.68 mm)-verifieer altyd teen die kraanvervaardiger se grafiek vir die presiese draadreeks en persentasie draad.

Verskillende grade boorpype is ontwerp vir spesifieke puttoestande:

• E75:Opbrengs groter as of gelyk aan 75 000 psi. Geskik vir vlak/middel--diepte putte.
• X95:Opbrengs groter as of gelyk aan 95 000 psi. Algemene-doelgraad met beter taaiheid.
• G105:Opbrengs groter as of gelyk aan 105 000 psi. Gebruik in dieper putte of hoër vragte.
• S135:Opbrengs groter as of gelyk aan 135 000 psi. Benodig vir diep putte en HPHT toestande.

Meganiese sleutelparameters (per API 7-1 / 5DP):

• Treksterkte:Geverifieer deur vernietigende toetsing vir elke graad.
• Impak taaiheid:Charpy V-kerftoetse by kritieke temperature.
• Hardheid beheer:Gereedskapgewrigte 285–341 HB tipies; liggaamshardheid streng gereguleer.
• Moegheid prestasie:Gereedskapgewrig/liggaamsweissone getoets vir sikliese laaiweerstand.

Verkryging het nie 'streng QA'-bewoording nodig nie. Jy het nodignumeriese aanvaardingskriteriaen adokument pakwat die gemete resultate toon. Vir API 5DP-boorpyp (PSL-1 / PSL-2 / PSL-3), bring Octal die inspeksie-omvang in lyn met jouPO/ITP, lewer dan rekords af wat ooreenstem met die tjeks wat jou inspekteurs werklik uitvoer.

EN 10204 3.1/3.2 dokumentpakket (wanneer gespesifiseer):MTC/CMTR met hittenommer, chemie, meganiese resultate en naspeurbaarheidskartering na die versendingslys.

Octal Pipe voorradeAPI 5DP boorpypvir boorprogramme waar kopers minder omgee vir "boorpyp in die algemeen" en meer oorverbindingsversoenbaarheid, moegheidsrisiko en aanvaardingspapierwerkdit sal nie die tuig vertraag nie.

Afwykende en rigtinggewende putte (waar moegheid en gereedskapgewrigslytasie eerste wys)

Doglegs en herhaalde siklusse straf verbindings. Die mees algemene aankoopfout is om pyp te bestel sonder om die te sluitverbindingsplan + gereedskapgewriggrense, en ontdek dan onversoenbaarheid tydens opmaak-.

• Octal Pipe benadering:bevestig die presiese verbindingsbenaming en nutsverbindingsbeperkings in die PO, ondersteun dan aanvaarding met draadinspeksie/metingbewyse wanneer gespesifiseer, sodat "dit sal nie opmaak nie" nie 'n rig-tydprobleem word nie.

Buitelandse en multi-hanteringslogistiek (waar drade beskadig word voordat iemand dit agterkom)

Wanneer pyp opgelig, opgestel en verskeie kere oorgeplaas word, "lyk goed met aankoms" verander dikwels in pen/boksskade wat net by die tuig voorkom.

• Octal Pipe benadering:behandel beskerming as deel van QA-draadbeskermers + stabiele bundeling + duidelike merk volgens grootte/graad/lengte-sodat jou ontvangswerf nie spesifikasies meng nie en jou bemanning nie versendingskade foutspoor nie.

Suurdiens / korrosiewe boorvloeistowwe (waar interne korrosie die verborge koste word)

In putte metH₂S/CO₂, hoë chloriede, of aggressiewe boorvloeistowwe, begin boorpypfoute dikwels as interne korrosie of putvorming lank voordat die tou ekstern "sleg lyk"-dan verskyn as voortydige verwerping tydens inspeksie of onverwagte stilstand.

• Octal Pipe benadering:ons bepaal die bestelling rondom jou werklike omgewing (vloeistof-/korrosiedrywers + temperatuur), en verskaf dan API 5DP boorpyp met 'ninspeksie-gereed pakwat aanvaarding ondersteun (MTC/CMTR + meganiese resultate, plusNDT en interne coating opsies wanneer gespesifiseer in die PO/ITP), sodat korrosiewe-diensaankope nie op raaiwerk staatmaak nie.

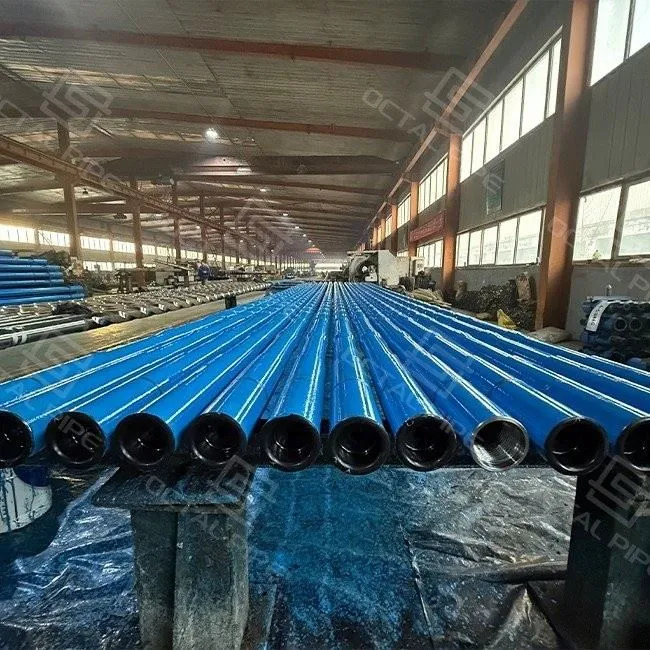

Vir EPC en boorkontrakteurs wat vergelykChina boor pyp vervaardigersenboorpyp verskaffers, kom die besluit gewoonlik neer op naspeurbaarheidsdissipline (hitte-tot-gesamentlike kartering), verbindingsbeskerming tydens vervoer, en of die QA-rekords direk in die projekstelsel geliasseer kan word (wanneer in PO/ITP gespesifiseer word).

1. Gereedskapgewrigsweiskwaliteit (die werklike strukturele hotspot)

2. Boorpyp faal selde in die middel van die liggaam eerste-kwessies konsentreer gewoonlik rondom diegereedskaplas / sweisareawant dit dra opmaak--siklusse, wringkrag en buiging. Octal Pipe beheer dit deur die werktuiglas as 'n proses-kritiese stap te behandel, nie 'n kommoditeitbyvoeging- nie, en die versendingrekords bind die werktuiglaswerk terug aan die lot, sodat aanvaarding nie staatmaak op "lyk OK" nie.

3. Hittebehandeling en graadkonsekwentheid (waarom "API 5DP" nog bewys moet word)

4. Om API 5DP-boorpyp te koop is nie net om 'n etiket te koop nie-dit is om te koopherhaalbare meganiese werkverrigtingbondel tot bondel. Octal Pipe hou graadtoevoer konsekwent deur beheerde verwerking en verskaf die meganiese resultate in die dokumentpakket sodat verkryging met bewyse kan goedkeur, nie verskafferbeloftes nie.

5. Draadbewerking- en meetdissipline (grimeerbetroubaarheid word vervaardig)

6. Die meeste vertragings van die tuig kom van drade: skeur, swak pasvorm of skade wat voorkom kon word. Octal Pipe hanteer draadbeheer aangesien vervaardigingsgehalte-drade beskerm word tydens hantering en, wanneer jou PO/ITP daarvoor vra, sluit die aflewering indraad meet bewysesodat die ontvangspan sonder argument kan afteken.

7. Verpakking as deel van proseskwaliteit (omdat versending goeie pyp kan verwoes)

8. Selfs perfek gemaak pyp kan "sleg gemaak" word in logistiek. Dit is hoekom Octal Pipe beskermers, bundelstabiliteit en merk volgens grootte/graad/lengte behandel as deel van prosesbeheer-sodat wat jy ontvang gereed is om te hardloop, nie "moet gesorteer en herkontroleer word nie."

Wanneer jy boorpyp te koop kry vir 'n aktiewe program, is die vinnigste manier om 'n "sal nie opmaak nie"-verwerping te vermy om dit aan te haal as 'n ooreenstemmende stelsel, nie 'n generiese buis nie. Noem OD/WT en Omvang (R1/R2/R3), graad (E75/X95/G105/S135), en die presiese verbindingsbenaming (NC/IF/REG/FH of premium dubbel-skouer), voeg dan gereedskapgewrigbeperkings (OD/tangspasie) en beskermervereistes vir hantering en werftelling by. As jou PO/ITP bewyse vereis, roep die rekords vooraf uit-dryfresultate (doorngrootte + slaag/misluk), draadmeting en NDT-omvang slegs wanneer gespesifiseer-sodat die besending "goedkeuring-gereed" aankom in plaas daarvan om ekstra inspeksiesiklusse te aktiveer.

Kontak nou

Hierdie bladsy dekolieveld API 5DP boorpypvir boor snare. Tapboorgroottekaarte vir NPT-drade is 'n aparte bewerkingsonderwerp en is nie deel van boorpypverkryging nie.

Gereelde vrae



Wat is die verskil tussen API 5DP en API RP 7G vir die aankoop van boorpype?

API 5DPis dieaankoop en aanvaarding standaardvir boorpyp vervaardiging/inspeksie omvang.API RP 7Gword meer gebruik as 'nseleksie verwysing(watter insette om te oorweeg vir boorstamlede en bedryfslimiete). In RFQ's, gebruik 5DP om aanvaarding te sluit en gebruik 7G-denke om verkeerde-graad/verkeerde-verbinding-aankope te vermy.

Wat moet ek spesifiseer wanneer ek API 5DP-boorpyp koop om tuig-kant-opmaak-vertragings te vermy?

SpesifiseerOD/WT + Omvang (R1/R2/R3), graad, en die presieseverbindingsbenaming(NC/IF/REG/FH) plusgereedskapgewriggrense(OD/tangspasie). Voeg bydraadbeskermersen meld duidelik enige vereiste inspeksie-omvang (bv. draadmeting/NDT) in die PO sodat niks "aangeneem word nie."

Watter dokumente moet saam met API 5DP boorpyp kom vir inkomende inspeksie?

Ten minste:MTC/CMTR (naspeurbaarheid), dimensionele/reguitheid rekords, en die paklys gekarteer deurgrootte/graad/lengte. As jou PO/ITP dit vereis, voeg bydraad meet bewyse, plusNDT/hidrotoets/impakverslaeslegs wanneer gespesifiseer-so aanvaarding is bewys-gebaseer, nie e-pos-gebaseerd nie.

Hoe kies ek verbindings en werktuigverbindings vir afwykende of hoë-wringkragboorprogramme?

By afwykende/hoë-wringkrag begin foute en vertragings gewoonlik by dieverbinding/gereedskapgewrigarea, nie die pypliggaam nie. Kies verbindings om by jou tuig-/vlootstandaard te pas, sluit dan gereedskapgewrigbeperkings en hanteringsvereistes (beskermers/verpakking) om draadskade te verminder en-afkeurings op te maak; versoek ekstra inspeksie rekords wanneer jou mislukking geskiedenis dit regverdig.

Sertifiserings



CE-sertifikaat

ISO 9001-sertifikaat

API Q1-sertifikaat

ABS-sertifikaat

AP-5L-sertifikaat

API-5CT-sertifikaat



OD-reeks: 2 3/8" – 6 5/8"

Grade: E75, X95, G105, S135

Lengtes: R1 / R2 / R3

Tipes ontsteld:IU, EU, IEU

Verbindings:NC, IF, REG, FH, premium opsies

Aansoeke:Diep putte, HPHT, offshore, rigtinggewende boor
