Wanneer het jy Premium-verbindings nodig vir API 5CT-omhulsel en -buise?

Op 'n goed skematiese,omhulselenbuissnare lyk eenvoudig: OD, gewig, graad, drif. In die veld begin lekkasies en integriteitsprobleme byna nooit in die pypliggaam nie – dit begin by die aansluitings.

API 5CTis die kernstandaard vir beide omhulsel en buis: dit definieer grade, afmetings en die standaard draadvorme soos STC/LTC/BTC vir omhulsel en NUE/EUE vir buise. Vir baie konvensionele oliebronne is hierdie API-verbindings steeds die regte antwoord. Maar in hoëdrukgasputte, HP/HT-werk, lang horisontale afdelings en swaar-fietse putte, verskuif die risikosentrum van die staalliggaam na die verbindingsontwerp. Dit is waar spesiale / premium verbindings inkom.

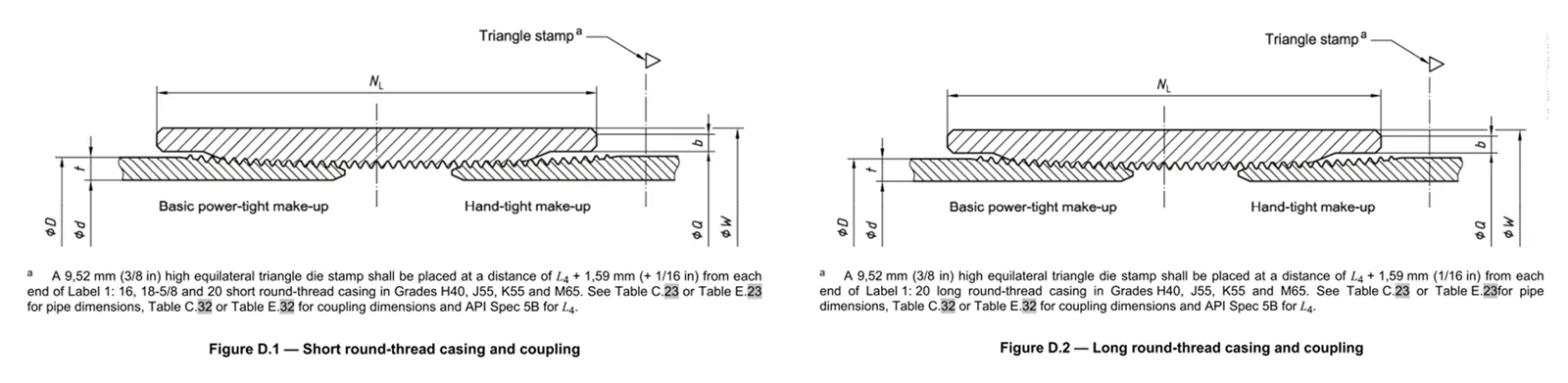

API 5CT en API 5B definieer die hoofdraadfamilies vir omhulsel en buise:

Omhulsel

• SBM – Kort draadgekoppel (kort ronde)
• LTC – Langdraadgekoppel (lang rond)
• BTC – Buttress-draad gekoppel

Buis

• NUE – Nie-ontstelde einde
• EUE – Eksterne ontstelde einde

Hierdie standaard verbindings is:

• Sterk genoeg (spanning, kompressie, wringkrag) vir baie land en konvensionele putte
• Koste-effektief en wyd beskikbaar
• Bekend vir tuigspanne, met 'n volledige ekosisteem van versoenbare bykomstighede

Maar daar is twee ongemaklike waarhede:

• API-ronde drade (STC/LTC) is nie ontwerp om perfek gasdig te wees teen hoë druk nie; hulle maak baie staat op draadsamestelling en interferensie.
• Selfs BTC prioritiseer strukturele kapasiteit eerste en gasdigtheid tweede.

Vir matige druk, meestal vloeibare diens en relatief eenvoudige bane, is dit aanvaarbaar. Soos druk, gasfraksie, temperatuur en afwyking styg, begin "goed genoeg" aan die verbindingskant meer lyk soos "ontwerpmarge geërodeer."

Sodra putte verby die konvensionele koevert beweeg, gaan dit nie meer net oor die opgradering van omhulselverbindings nie. Slange kan ook 'n kritieke lekpad en moegheidspunt word.

Premium of spesiale verbindings word gewoonlik oorweeg wanneer sommige van die volgende waar is:

• Hoëdruk gasputte waar enige volgehoue ​​omhulseldruk 'n ernstige bekommernis is
• HP/HT en diepwaterputte met hoë gekombineerde bars, ineenstorting en spanningslaste
• Uitgebreide bereik en hoogs afwykende putte met aansienlike buiging en erns van hondebeen
• Gasberging, CO₂-inspuiting en wegdoeningsputte met gereelde druksiklusse
• Erge suurdiens, waar krakinisiasie en groei by die draadwortel streng beheer moet word
• Putontwerpe wat uitdruklik verbindingsprestasie vereis om by pypliggaamgraderings te pas of te oorskry

Om in hierdie putte by STC/LTC/BTC en NUE/EUE te bly, beteken nie outomaties "onveilig" nie – maar dit beteken wel dat die verbindingsprestasiekoevert baie nader aan die ontwerpkoevert sit. Enige variasie in wringkrag, oppervlakbehandeling, grimeringoefening of bedryfstoestande kan die stelsel in die moeilikheid laat beland.

Premium / spesiale verbindings sit op API 5CT pyplywe, maar dit verander hoe die gewrig verseël en vrag dra. Die meeste deel 'n paar sleutelkenmerke:

Metaal-tot-metaal seëls
In plaas daarvan om net op draadsamestelling staat te maak, sluit premium ontwerpe een of meer metaal-tot-metaal seëlareas in wat hoë kontakspanning by aanmaak-wringkrag genereer. Dit stel hulle in staat om gasdigte werkverrigting onder druk en temperatuurfietsry te handhaaf.

Wringkrag skouer
'n Gedefinieerde wringkragskouer gee 'n positiewe stop aan die einde van grimering. Dit verbeter wringkragbeheer, verminder die risiko van oorwringingskade, en verhoog buig- en wringvermoë in afwykende en ERD-putte.

Geoptimaliseerde draadgeometrie
Herontwerpte skroefdraadvorms verminder spanningskonsentrasie en versprei las oor meer gekoppelde skroefflanke. Dit verbeter moegheidsprestasie waar die tou rotasie, buiging en herhaalde drukveranderinge sien.

Spoel- en semi-spoelopsies
Waar OD-groei van kritieke belang is – naby voeringtoppunte, terugbindpunte of stywe beperkings – handhaaf spoel- of semi-spoelverbindings 'n beheerde OD terwyl dit steeds krag en verseëling verskaf.

Volskaalse kwalifikasie
Moderne premiumverbindings word tipies gekwalifiseer deur gebruik te maak van ISO 13679 / API RP 5C5 of soortgelyke volskaalse toetse, wat gekombineerde vragte, fietsry en, in baie gevalle, buiging dek. Dit gee 'n realistiese beeld van hoe die verbinding optree onder veldagtige koeverte, nie net enkel-as toetse nie.

Hierdie voordele maak saak op beide omhulsel en buis:

• Vir omhulsel is die fokus algehele strukturele integriteit en langtermyn-gasdigtheid.
• Vir buise voeg jy oorwerksiklusse, stimulasie, putbeheerbewerkings en gereelde drukveranderinge bo-op.

Sodra die putontwerp premiumverbindings vereis, is die taak nie meer om 'n spesiale draad te koop nie. Dit integreer daardie verbindings in die hele OCTG-ontwerp en QA-ketting.

'n Praktiese ingenieurskontrolelys sluit gewoonlik in:

Definieer die operasionele koevert duidelik

• Maksimum en minimum druk en temperature vir elke string
• Vereiste gasdigtheid en toelaatbare volgehoue ​​omhulseldruk
• Verwagte dogleg erns en enige beplande rotasie onder las
• Herstel- en stimulasieplanne wat bykomende siklusse instel

Spesifiseer verbindingskwalifikasievereistes

• Vereiste ISO 13679 / API RP 5C5-toetsvlak (byvoorbeeld CAL IV vir ernstige HP/HT-diens)
• Laai koeverte wat bedek moet word (gekombineerde spanning, kompressie, interne / eksterne druk, buiging indien van toepassing)
• Enige suurdiens- of korrosietoetsing wat verder as basispypvereistes nodig is

Belyn pypliggaam en verbindingsprestasie

• Bevestig dat trek-, bars- en ineenstortingsprestasie van die verbinding voldoen aan of oorskry die geselekteerde pypliggaamsgraad en wanddikte
• Vir hoë-invou-ontwerpe, maak seker dat die verbinding nie die swak gedeelte word wat invou nie

Beplan inspeksie, grimering en dokumentasie vooraf

• Definieer draadmeting en visuele inspeksieprosedures by die skroefwerkfasiliteit
• Spesifiseer aanmaak-wringkragvensters en moniteringvereistes vir beide omhulsel en buise
• Beplan hoe MTC's, verbindingskwalifikasiedata, wringkragkaarte en lopende handleidings vasgelê sal word in die OCTG-databoek en putlêers

Die behandeling van premiumverbindings as deel van die ontwerp - nie 'n nagedagte nie - is wat argumente later by die tuig of tydens regulatoriese hersiening verhoed.

Baie operateurs het reeds produksieomhulsel na premium, gasdigte verbindings geskuif, maar gebruik steeds standaard EUE/NUE-buise. In hoërrisiko-putte verskuif dit die swak skakel van omhulsel na buis.

Situasies waar premium buisverbindings dikwels geregverdig is, sluit in:

• Gasputte en hoë-GOR olieputte waar langtermyn buisgasdigtheid saak maak en annulusdruk moet streng beheer word
• Buisstringe sal na verwagting herhaalde breuk, versuring, putskoonmaak en ander swaar ingrypings sien
• Verlengde en horisontale putte, waar buise aansienlike buiging, vibrasie en rotasie ervaar tydens hardloop en produksie
• Suur- of hoë-CO₂-omgewings waar die verbindingswortel 'n waarskynlike plek is vir spanningskorrosie-krake

Vir hierdie putte kan buise met premium verbindings - met 'n wringkragskouer, metaalseël en geoptimaliseerde skroefdraadgeometrie - die risiko van lekkasies en vermoeiingsfoute by die gewrigte aansienlik verminder, en operasionele spanne meer selfvertroue gee wanneer hulle fietsry druk of swaar ingrypings uitvoer.

Premium en spesiale verbindings lewer die meeste waarde wanneer hulle as deel van 'n volledige API 5CT-omhulsel- en buisprogram behandel word, nie eenmalige opgraderings nie. Dit beteken tipies:

• Beplanning deur put of pad: definieer watter intervalle premium verbindings benodig en wat veilig by standaard API-drade kan bly
• Om konneksiefamilies so konsekwent moontlik binne 'n string of veld te hou, om prosedures, onderdele en bemanningsopleiding te vereenvoudig
• Kontroleer verenigbaarheid vir alle bykomstighede - pup-verbindings, oorkruisings, voeringhangers, pakkers, veiligheidskleppe en ander voltooiingshardeware
• Skoonmaak van werflogistiek met duidelike kleurkodering, merk en tellings sodat ongelyke verbindings nie die tuigvloer bereik nie

Op hierdie manier hanteer, is premiumverbindings nie net 'n "spesiale produknaam" in 'n stringlys nie, maar 'n duidelik gedefinieerde deel van die putintegriteitstrategie.

V1: Watter tipe putte benodig tipies premium (spesiale) verbindings?
A1:HP-gasputte, HPHT/diepwaterputte, ERD/hoë-afwykingsputte, druk-fietsputte (gasberging/CO₂-inspuiting), en erge suurdiens.

V2: Wat maak 'n premiumverbinding meer gas-as standaard API-drade?
A2:Metaal-tot-metaalseëls en beheerde make-up-(wringkragskouer) help om lekweerstand onder temperatuur-/druksiklusse te handhaaf.

V3: Wat moet ek versoek om premiumverbindingprestasie te verifieer voor aankoop?
A3:ISO 13679 of API RP 5C5-kwalifikasie, plus wringkragkaarte/loophandleiding, skroefmetingsrekords en MTC/inspeksiedokumente.
